使用Mapinfo绘制网络网格的操作技法

氷雪人

【内容摘要】本文主要分享使用Mapinfo绘制网络网格图层和数据关联处理等操作技法，应重点掌握工具为擦除工具、合并工具、分割工具、折线拆分工具、更新列工具等。
<hr/>网格图层是颗粒度介于区域场景（例如，市区、县城、乡镇、农村）与单个建筑物（例如，XX小区3#楼、4#楼）之间的场景类型，其绘制目的在于分裂场景和划定边界，可用于网络规划对应的用户聚类、问题分析、站址布局等工作中。
以南宁兴宁区某区域为例，本文主要介绍使用Mapinfo绘制网格图层和关联数据处理等操作技法。
一、准备工作

1、获取地图

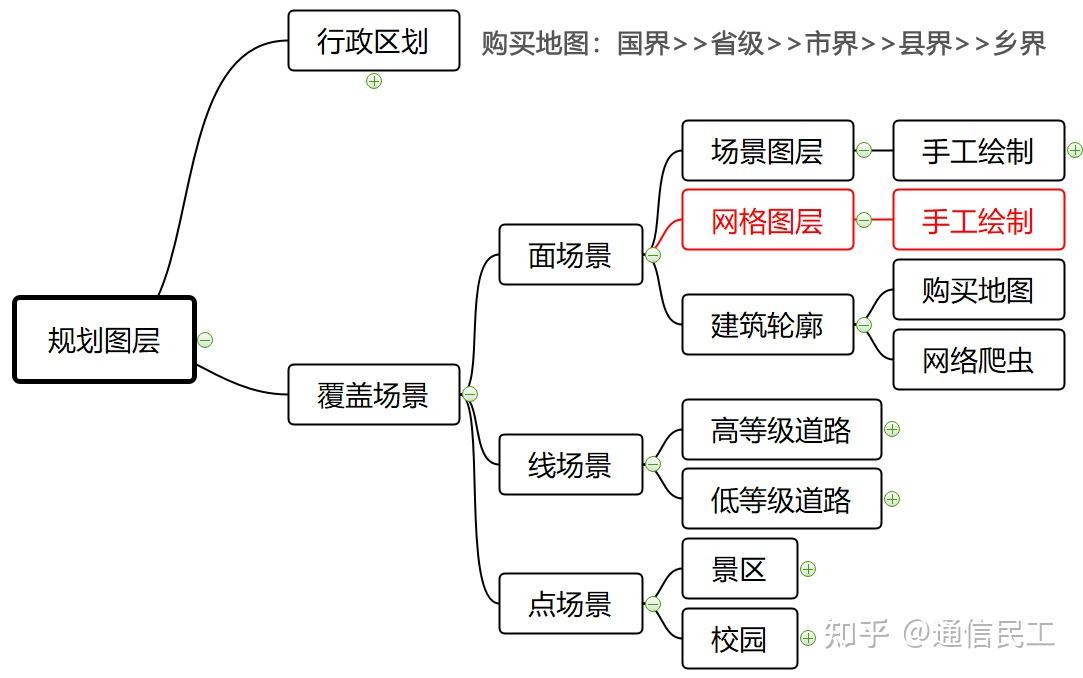

在通信网络规划中，经常会使用到行政区划和覆盖场景图层，其中，行政区划包括面对象（例如，市界、县界、乡界等）、线对象（例如，高铁、高速、国道等）和点对象（例如，住宅小区、学校、景区、村庄等），可通过购买地图或网上下载的方式获取。覆盖场景属于行业专业地图（例如，场景图层、网格图层），一般无法通过购买地图方式获取，需结合行业需求来手工绘制或数据整合的方式获取。


（1）行政区划：假设绘制网格前你已准备好相关图层数据（转为*.tab格式），提供两条下载地址供参考。

网站名称	网址	说明
北京大学地理数据平台	https://geodata.pku.edu.cn/	提供全国100万基础地理数据，包括省、市、县界、道路、水系、居民点等
OpenStreetMap	https://www.openstreetmap.org/	提供全球城市建筑物、交通线、水系、地名及标记等

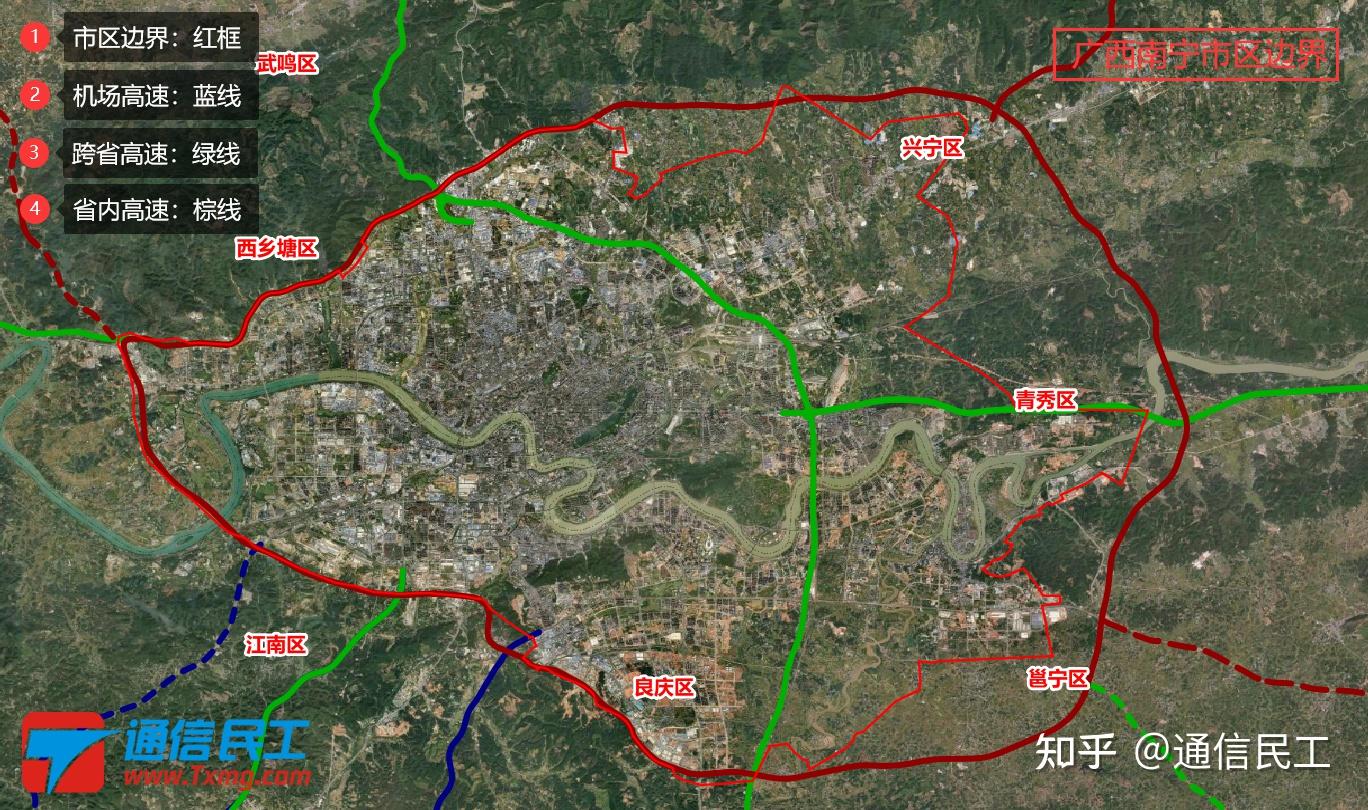

（2）覆盖场景：在通信规划中，结合行政区划、人口经济、地形地貌等因素，区域分类可划分为市区、县城、乡镇和农村四类场景，以市区边界为例，可结合城市环城路、建筑物分布等卫星地图人为划分出市区边界，没有严格意义的划分。


（3）网格图层：划分网格图层原因有三：一是划定责任范围，与营销网格对齐；二是细化场景颗粒，与室分建筑物对齐；三是建立地理关联，直观呈现网络格局。
第1问：为何对齐营销网格：强化网业联动，确保每一个营销网格都有足够的网络资源做支撑。每一个基站都有自己的领地，每一个格信号都为业务保障做贡献。
第2问：为何对齐室分建筑：强化场景关联，确保每一项覆盖策略背后都有一个对应的落地场景。俄罗斯套娃，一层套一层，覆盖场景>>网格图层>>建筑物轮廓。
第3问：为何建立地理关联：可做网络格局、用户分布、业务聚集的地理空间分析，看图更直观，点、线、面场景一目了然。

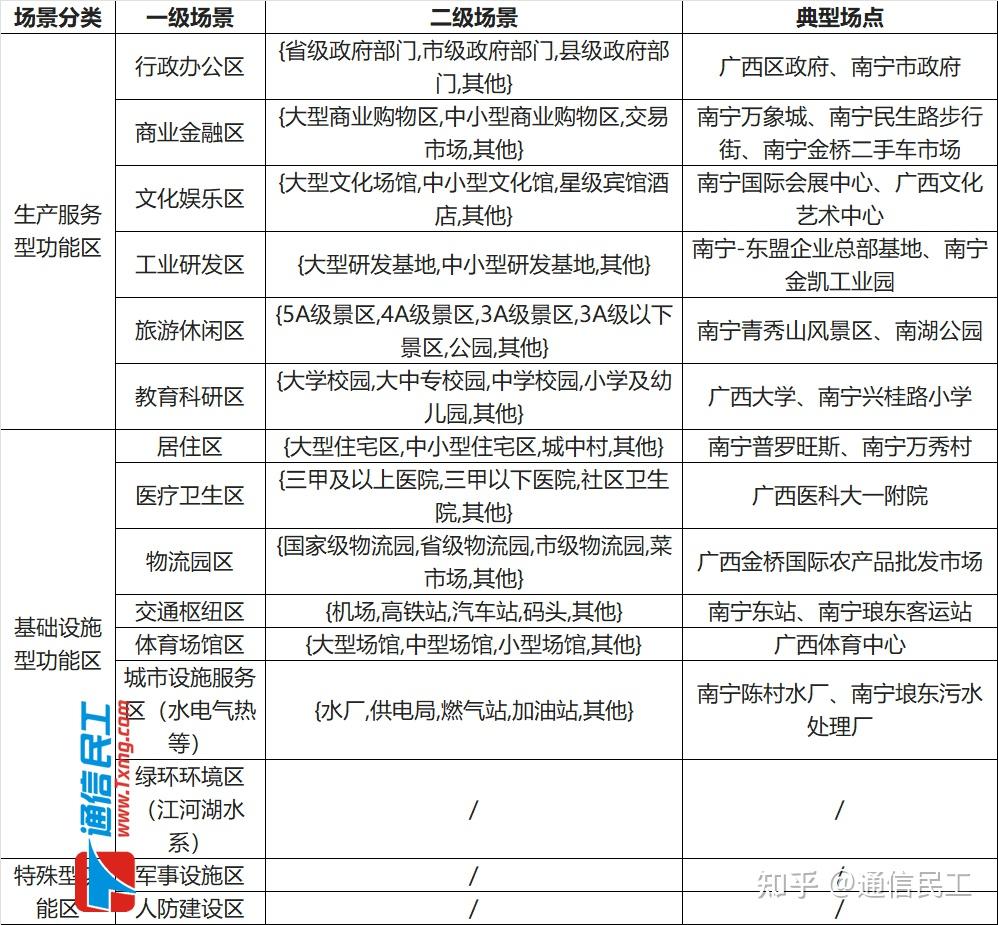

2-定义场景：用于在网格图层中录入场景分类信息
对覆盖场景做分类，每一类场景对应不同的覆盖策略。建议参考城市规划中功能区划分方法，并结合移动通信网络覆盖需求，定义不同的场景分类，例如，住宅区可分大、中、小型住宅区，其中大型住宅区指2000户以上的住宅小区，中型住宅区指1000-2000户之间的住宅小区，其余为小型住宅区。


二、绘制网格

绘制网格是一项细致活，需要给点耐心，一次绘制，后面若干年可长期使用的。
主要操作内容包括创建表结构、设置多边形样式、绘制网格图层、录入网格信息，以及网格重叠区、网格间缝隙等问题处理。

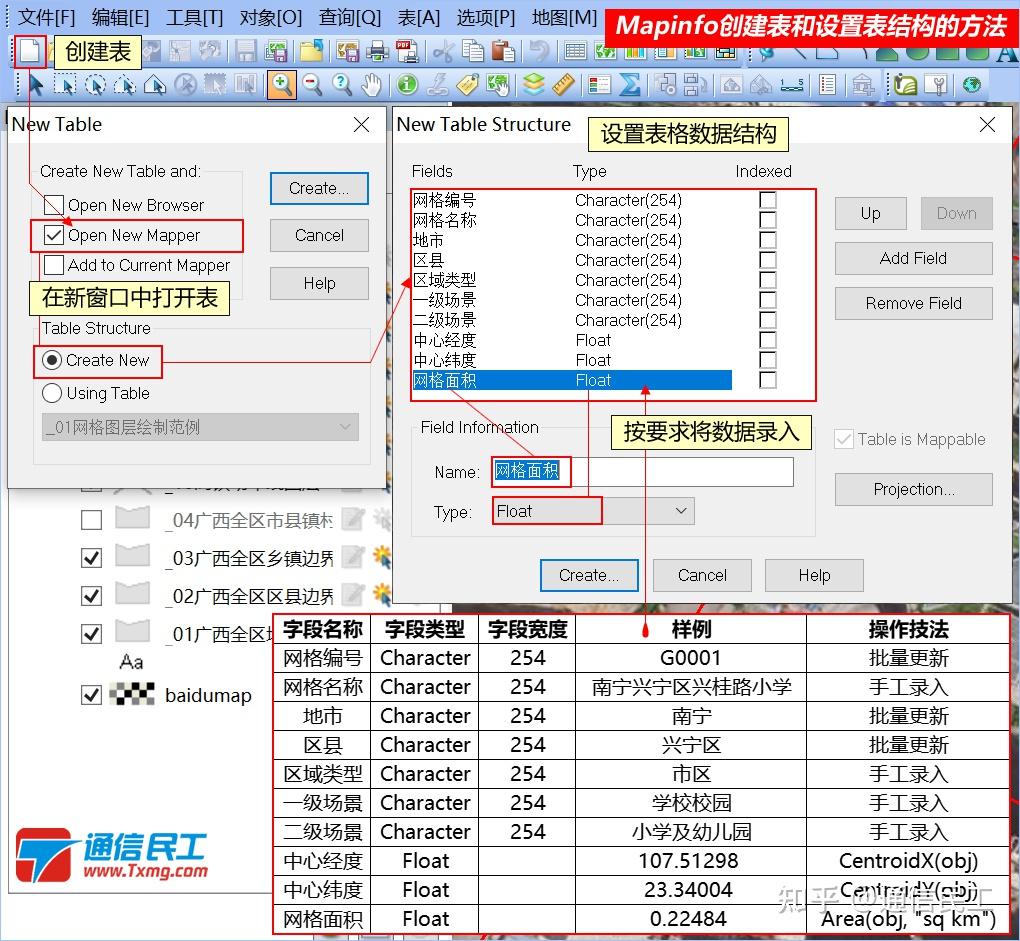

1、创建表结构：作图先做表，做表先定表结构
目的：创建表主要是用于存储数据和建立表格间关系。
做法：在EXCEL中设置好表格结构、字段名称、字段宽度及字段类型等信息，在Mapinfo创建表格结构中直接录入即可。

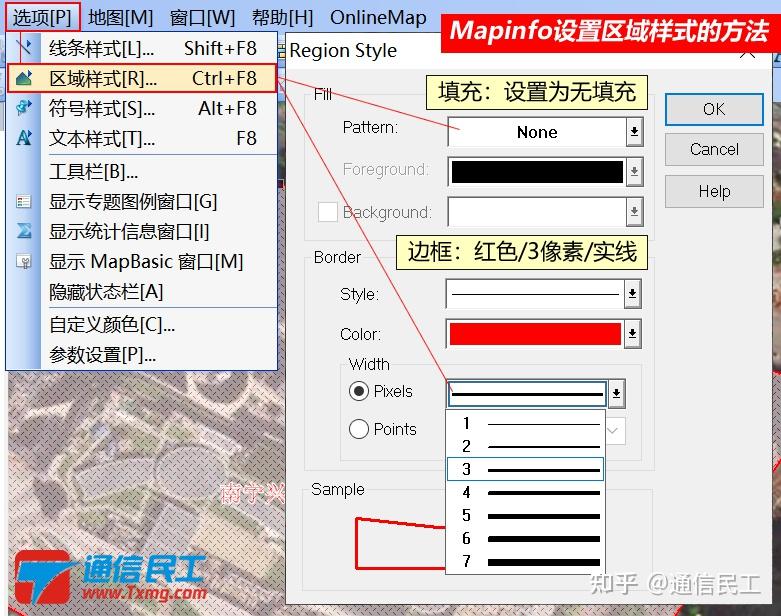

2、设置多边形样式：红框/3像素/实线/无填充
注意：不带填充色，方便结合卫星地图观察和绘制网格边框。

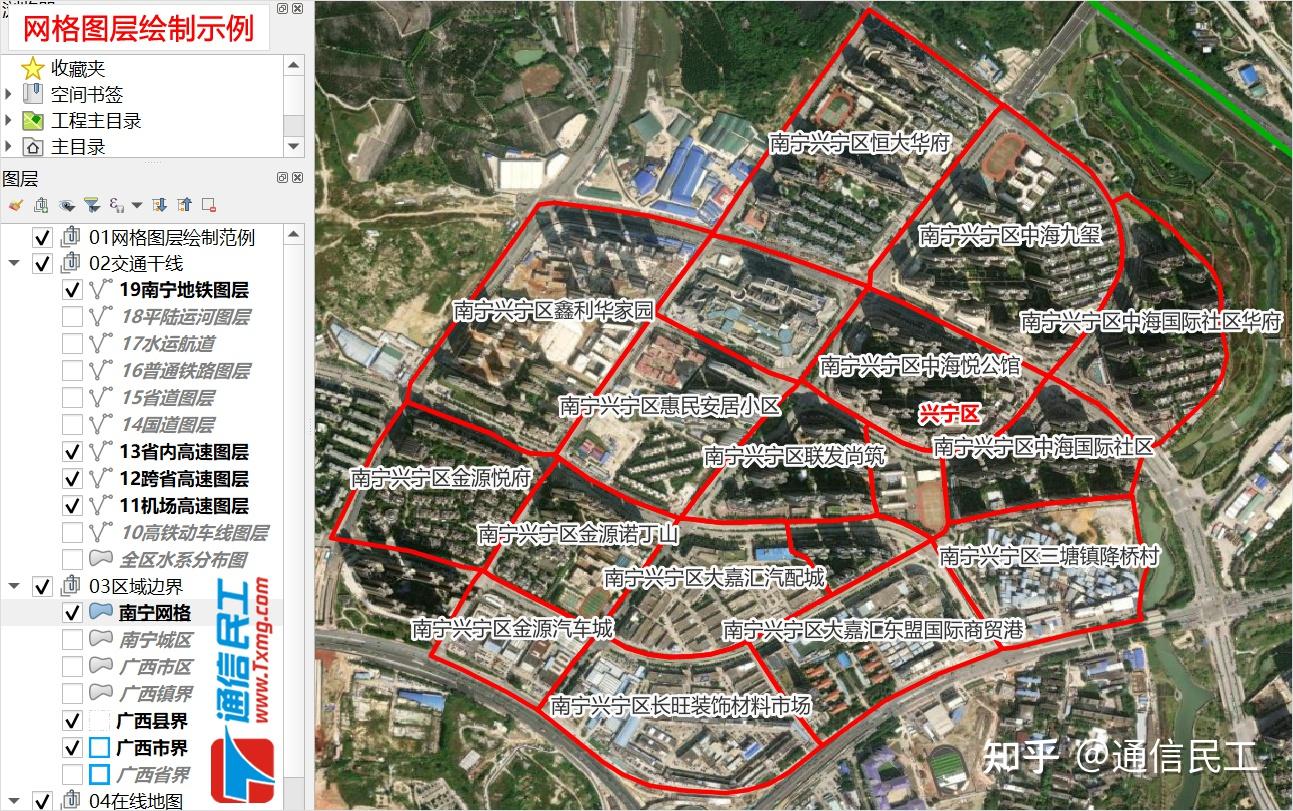

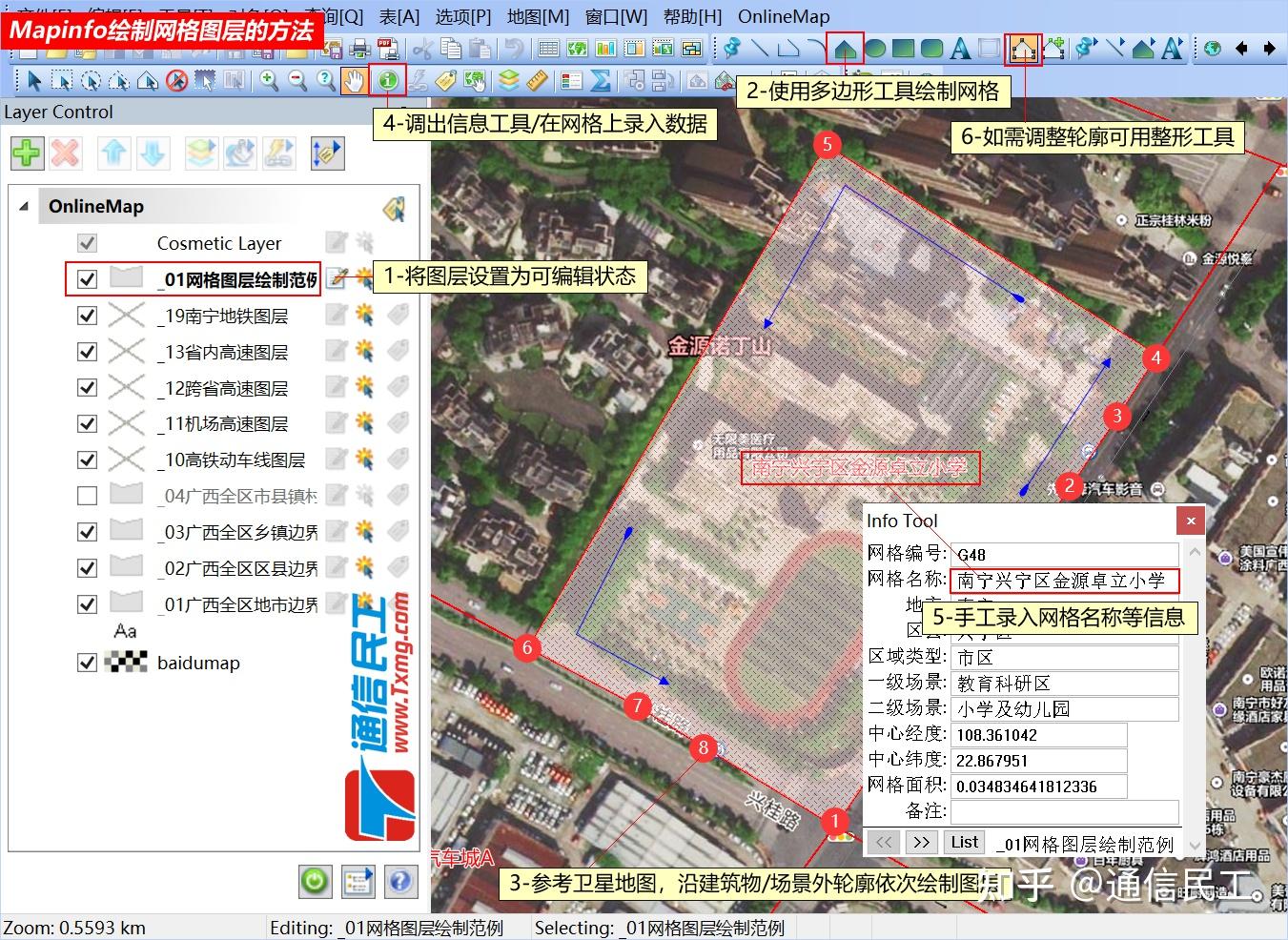

3、绘制第一个网格：使用多边形工具，参照卫星地图绘制网格图层
第1步：在控制面板中，将图层文件设置为可编辑状态。
第2步：点击多边形工具，在地图窗口（注意：加载卫星地图），沿建筑物/场景外轮廓依次绘制图层，双击确认完成绘制。
第3步：调出信息工具，在网格图层中录入网格名称、场景分类等信息，应指出的是，涉及网格编号、区域属性、中心经纬度、网格面积等数据可借助“更新列”工具批量更新，不必耗费过多精力在录入信息上。
第4步：如遇轮廓调整，可借助整形、添加节点工具，调整轮廓形状或位置。

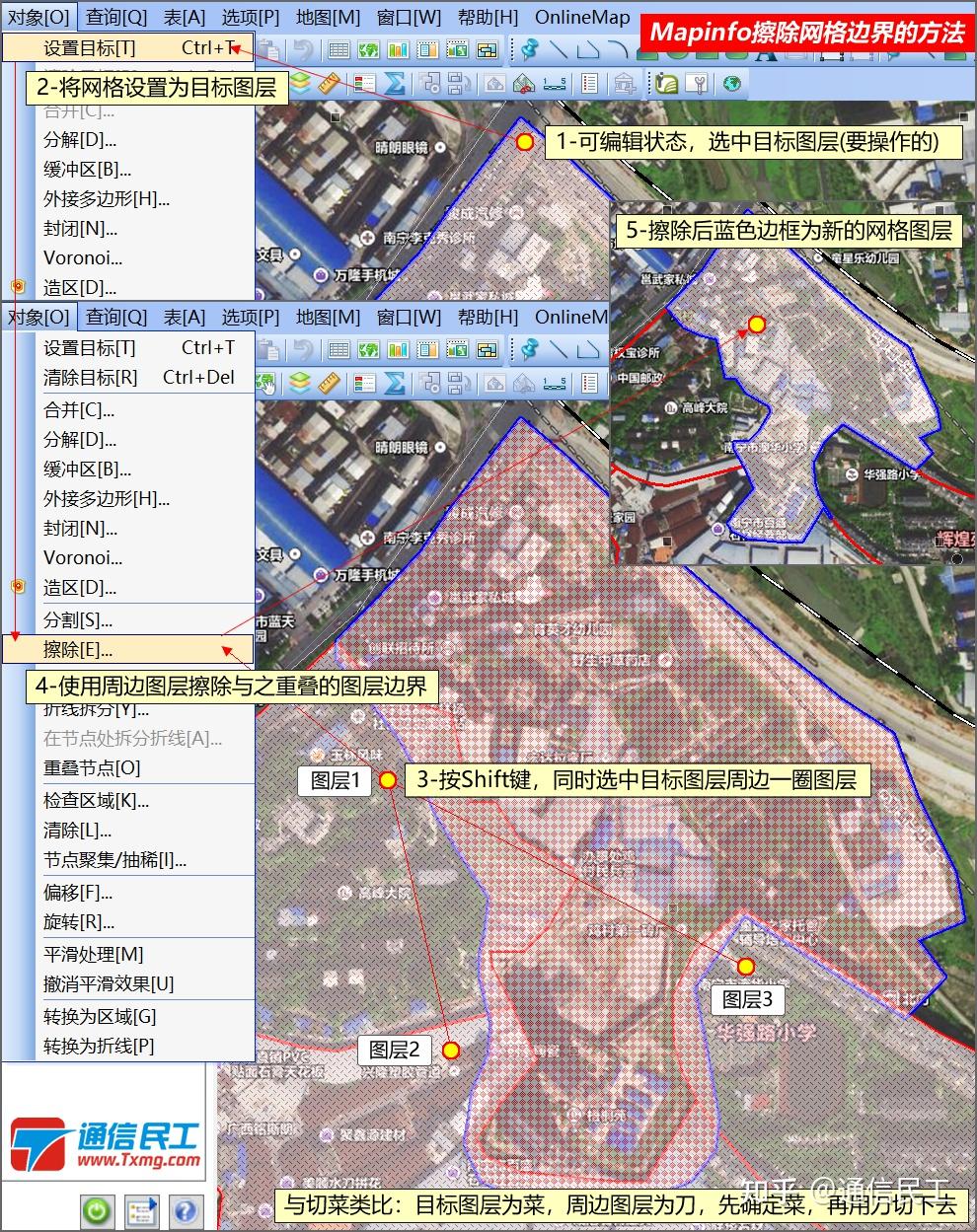

4、擦除重叠网格边界：主要解决新绘制网格与周边网格缝隙或重叠的问题。
目的：设置目标网格，以周边网格去擦除与之重叠部分，获得新的网格图层
做法：（1）可编辑状态，使用选中目标网格，将其设置为目标。（2）按住Shift键+周边一圈网格图层，使用周边一圈网格去擦除目标网格相重叠的边界，即可获得新的网格。

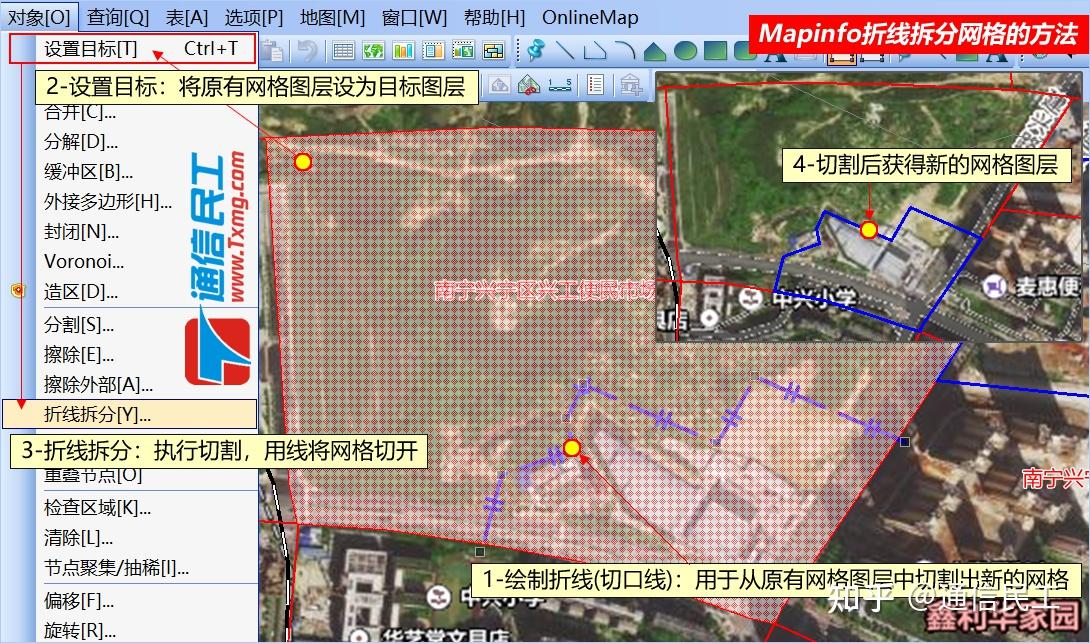

5、用折线将网格一分为二：主要解决从原有大网格中切割出更小网格的问题。
网格绘制是一种场景细化和分裂的过程，经常会遇到绘制大网格边框后进一步分裂的绘制过程，可借助折线（类似切割的“刀口”），将新网格直接划分出来。

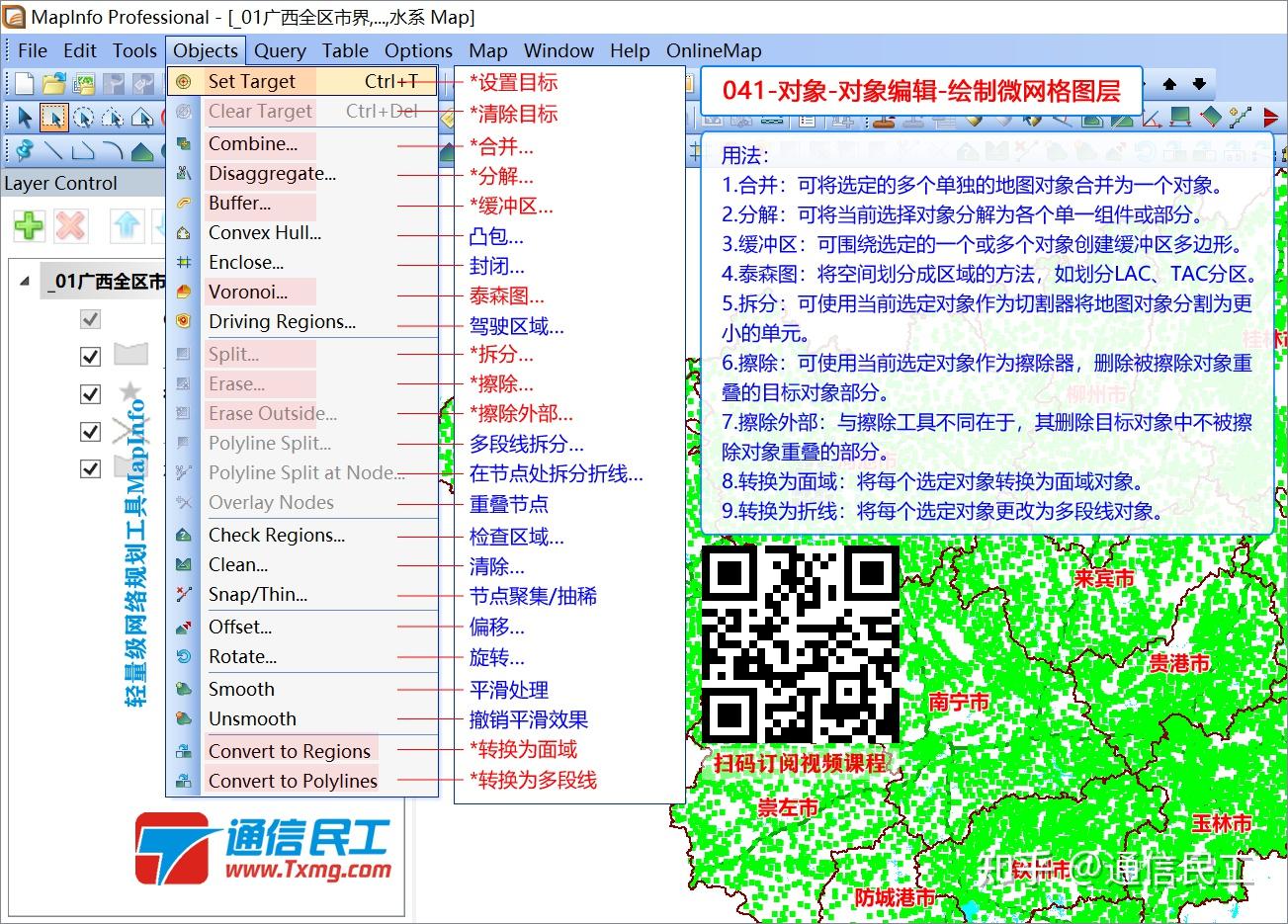

7、其他工具：常涉及合并、分解、擦除、折线拆分、清除等工具的使用。
提醒：在绘制完成全部网格图层后，可借助“清除”工具将重叠区域或网格间缝隙批量处理掉，即重叠部分直接切除、缝隙部分直接缝合。


三、关联数据

目的：关联网格图层和数据表格，以便开展数据分级或聚类分析等操作
做法：分两步实施，修改表结构（使得数据有足够存储空间）、更新列（借助函数、索引值或空间关系来批量更新）
1、明确表格结构：确保数据表有足够的空间存储数据

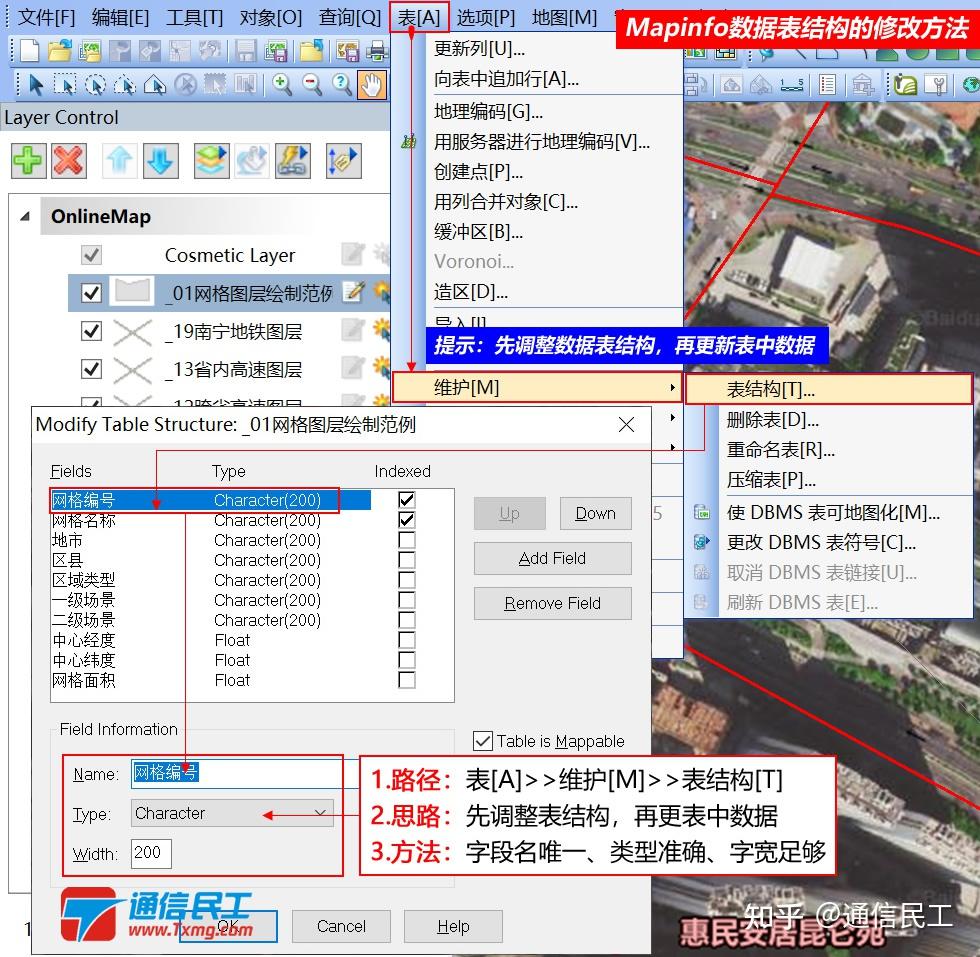

为确保关联的数据有足够的存储空间，操作之前需确认数据表中字宽足够大、数据类型准确，其操作路径为“表[A]>>维护[M]>>表结构[T]”，例如，新增字段来存储新派生的数据，调整字段类型或字段来满足关联的数据。
注：每次操作前，不管是否有需求，直接将字段宽度调整为200，经纬度调整为浮点型。添加一列“唯一标识”用于数据关联和更新。


2、更新数据：借助表达式、唯一值关联、空间关联等方式更新数据
使用“更新列”工具，批量维护网格图层中的数据，使得表格与面对象中的信息一一对应，常用方法有三种，借助表达式更新、建立唯一值关联、使用空间关系更新。

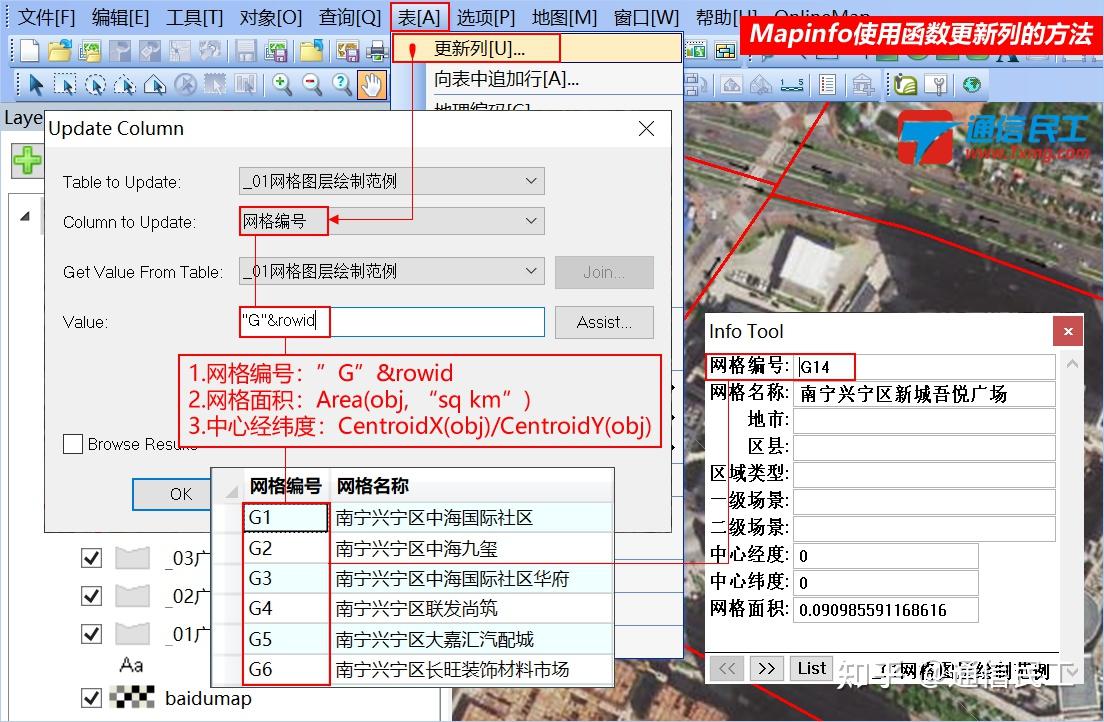

第1种情形：借助表达式批量更新序号、面积、经纬度或长度等信息
（1）网格编号：”G”&rowid（此处&仅是连接符，rowid是更新序号）
（2）网格面积：Area(obj, “sq km”)
（3）中心经纬度：CentroidX(obj)/CentroidY(obj)


使用表达式更新列的方法：


第2种情形：建立需更新的表格与数据源表格的连接关系
使用空间关系更新：可利用唯一值建立关联或利用空间关系关联，例如，网格图层中的“地市”信息可从全区地市边界图层中获取“地市”名称，其空间关系为全区地市边界“包含”网格图层边界(A obj. contains B obj.)。

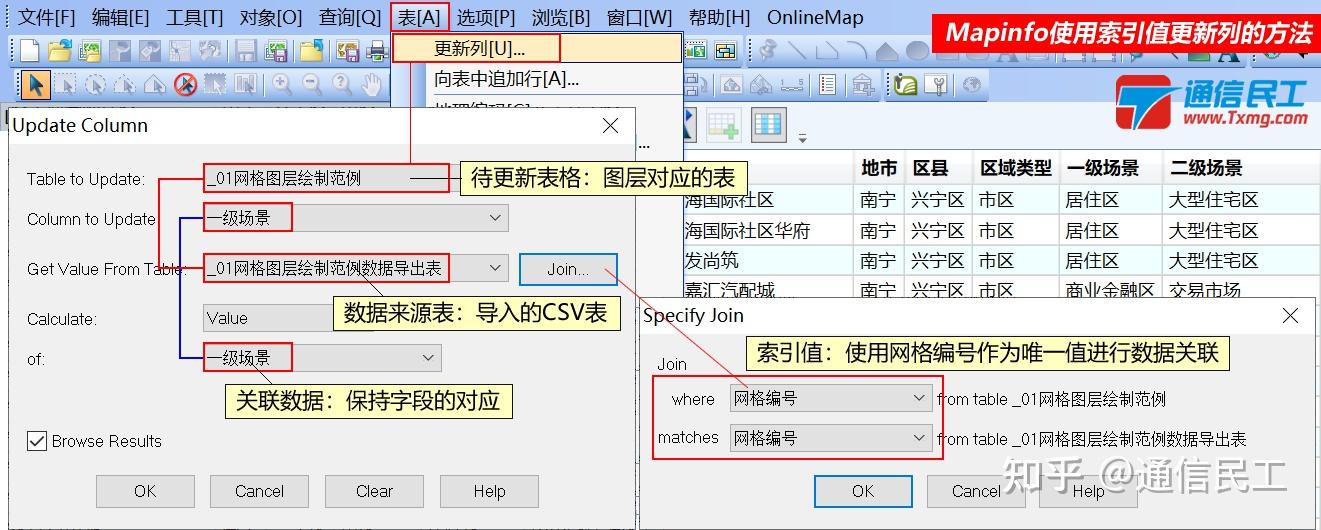

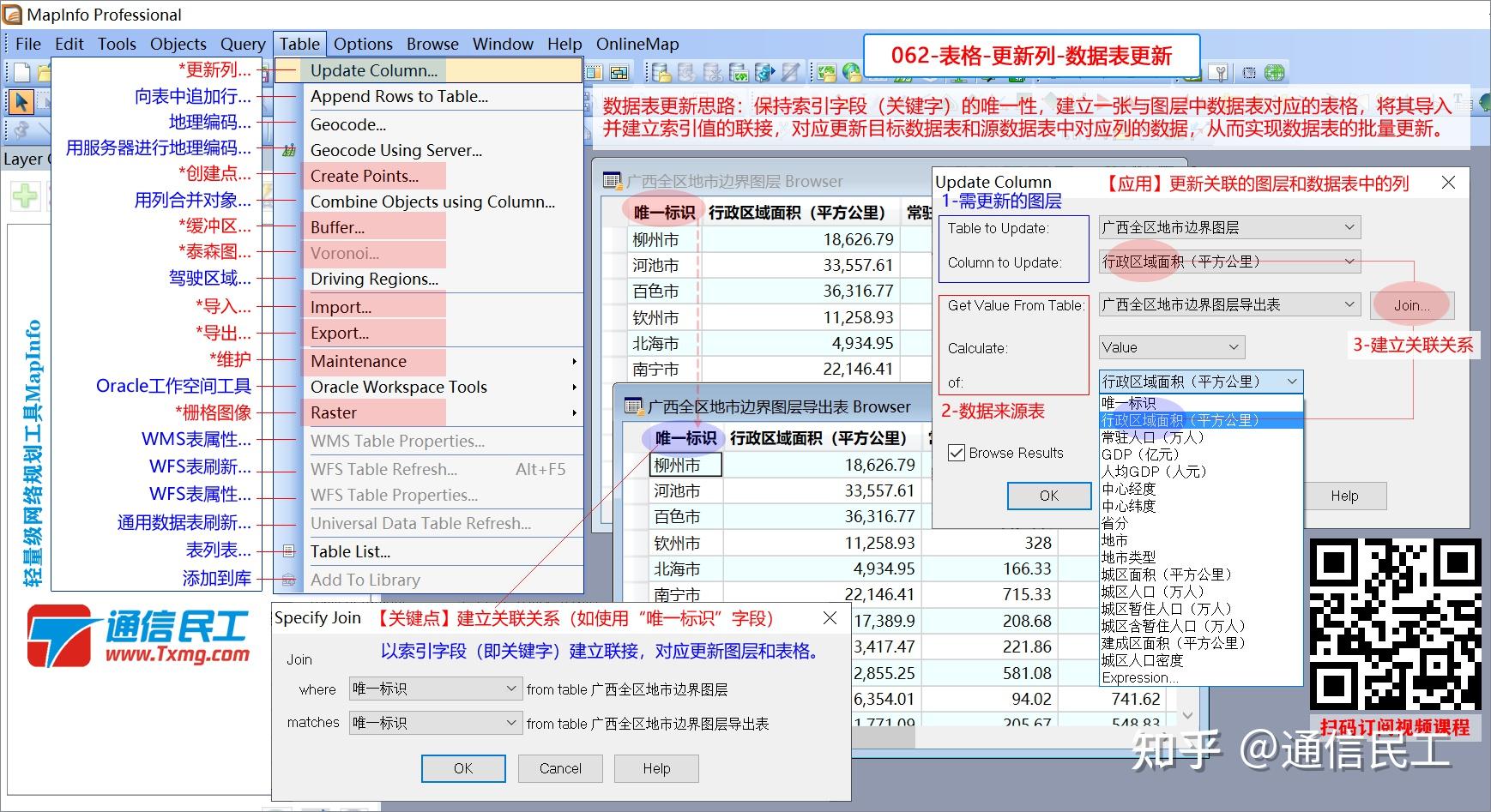

使用索引值更新：保持索引字段（关键字）的唯一性，建立一张与图层中数据表对应的表格，将其导入并建立索引值的联接，对应更新目标数据表和源数据表中对应列的数据，从而实现数据表的批量更新。

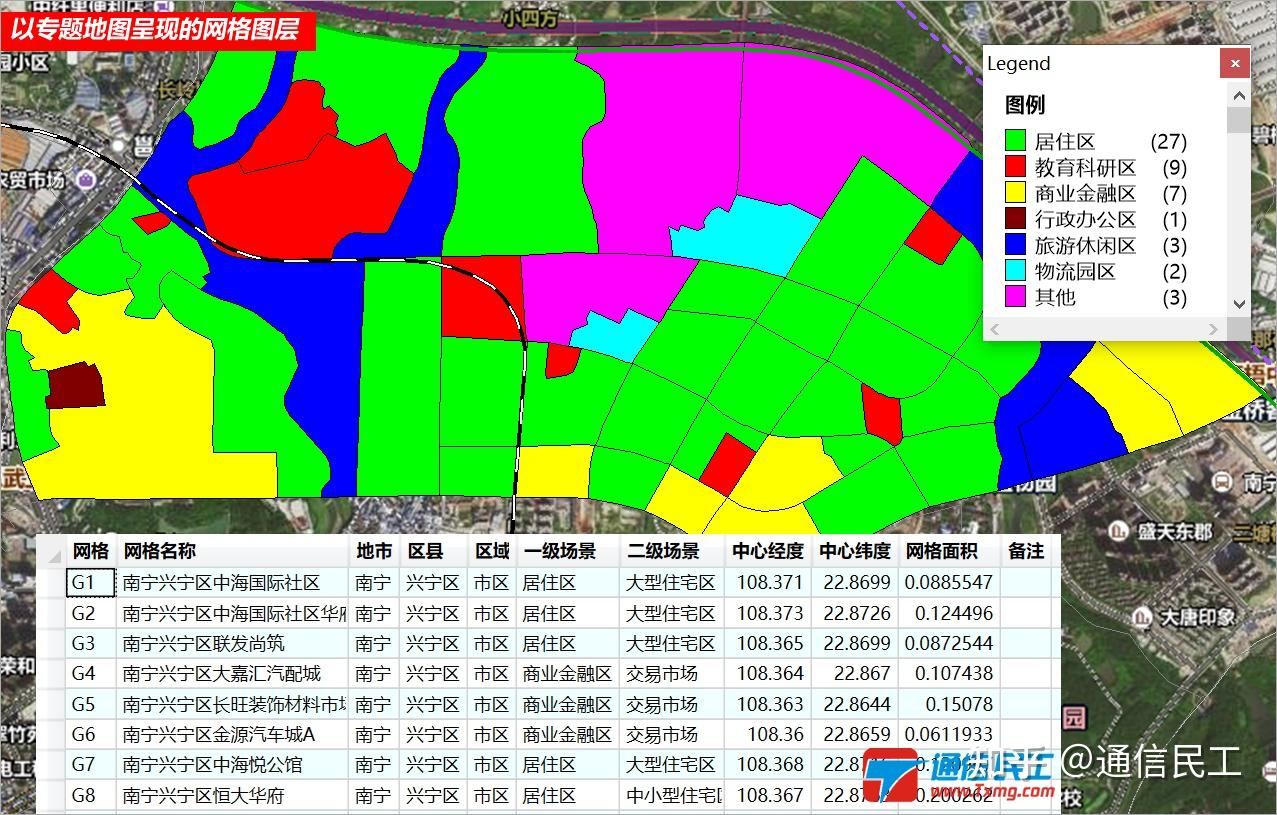

关联数据后，以一级场景制作专题地图，效果如下：


版权声明：原创文章，未经<通信民工>许可，不得私自转载。
